Baustellenbericht

Kanalsanierung Aarwangen Sanierungsstufe

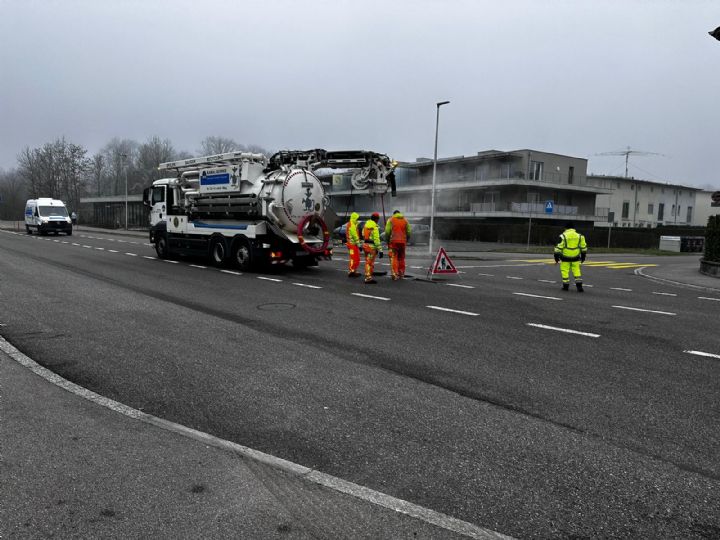

Kanalsanierung im ganzen Gemeindegebiet verteilt, teils Nachtarbeit, da sehr starkes Verkehrsaufkommen auf der Hauptstrasse sowie der Bahnbetrieb aus Sicherheitsgründen nur ein Arbeiten in der Nacht erlaubt... Organisation der Zugänglichkeiten auf Privatparzellen und Industriearealen hat viel Zeit in Anspruch genommen.

Kanalsanierung Verbandskanal ARA Region Murg

Baumethode
Kanalsanierung mittels Inliner
Schlauchrelining DN 700 mm / 2Etappen 175 Meter

Bausumme
Gesamtsanierung 40'000.–

Ausführungstermine
Dezember 2021

Spezielle Bemerkungen
Kanalsanierung der Hauptleitung DN 700 mm während des Betriebes. Der Hauptkanal bringt sehr viel Wasser, was eine gute Koordination mit der ARA Wynau voraussetzte. Die Wasserhaltung musste in Verbindung mit dem Drosseln von drei Rückhaltebecken aus dem Eizugsgebiet und einer rund 350 Meter langen Verlegung von Schläuchen aufgebaut werden. Die Zugänglichkeiten der Kontrollschächte war sehr erschwert. Eine Zufahrt mit unseren Fahrzeugen war nicht möglich. Durch Verlegen von Schwerlastplatten und die Unterstützung vom Landwirt, der mit seinem Traktor unsere Winde in den Acker gefahren hat, konnten wir erfolgreich die Sanierung durchführen. ■

Die Badenerstrasse ist eine der Stadtzürcher Hauptverkehrsachsen und verbindet die westlichen Vororte Schlieren und Altstetten mit dem Stadtzentrum. Die Badenerstrasse endet an der Sihl, nahe dem Hauptbahnhof. Befahren wird sie nebst dem motorisierten Verkehr von Bussen und Trams.

Im Auftrag von ERZ Entsorgung + Recycling Zürich durften wir im Herbst 2019 ein Teilstück der öffentlichen Kanalisation in der Badenerstrasse mittels Inliner sanieren. Der rund 300 m lange Abschnitt zwischen der Langstrasse und der Birmensdorferstrasse befindet sich im Bereich des Zürcher Bezirksgerichts.

Die starke Verkehrsbelastung war eine der Herausforderungen dieser Baustelle. Infolgedessen führten wir den grössten Teil der Arbeiten nachts aus. Zusätzlich regelte ein Verkehrsdienst den Verkehr. Ebenfalls als schwierig erwies sich die Wasserhaltung der angrenzenden Liegenschaften. Die meisten davon beherbergen eine Vielzahl von Geschäften und Wohnungen. Viele der Gebäude weisen keine Kontrollschächte auf oder sie befinden sich im Gebäudeinneren. Folglich wurden zahlreiche Pläne konsultiert und etliche Besprechungen mit Anwohnern abgehalten. Teilweise mussten wir das Abwasser von Kellern durch offene Türen oder Fenster in andere Schächte pumpen. Ein Sicherheitsdienst bewachte währenddessen die offenen Eingänge. Schliesslich zahlte sich der Aufwand aus, es gab zu keiner Zeit Probleme durch Rückstau.

Die insgesamt sechs Haltungen waren ursprünglich aus hydraulischen Gründen als Eiprofil gebaut worden und zum Sanierungszeitpunkt bereits über 90-jährig.

Die Nennweiten betrugen von 600/900 mm bis 900/1350 mm. Wir sanierten die Eiprofilleitungen in vier Etappen mittels GFKLinern, die mit UV-Licht ausgehärtet wurden. Eine Besonderheit war der Linereinbau mithilfe einer gemieteten Einbauhilfe (Faltmaschine). Diese hat den Einzug des rund 120 m langen und neun Tonnen schweren Inlinerschlauches ermöglicht, ohne dass wir die Konusse der Schächte entfernen mussten. Nebenbei mussten unsere Mitarbeiter nur einen Bruchteil der Faltarbeiten ausführen und wurden somit körperlich geschont.

Eine weitere Besonderheit war die Vorgabe des ERZ, die Lineranbindung in den Schächten und bei Anschlussleitungen mittels dauerelastischem Epoxidmörtel zu verputzen. In den Schächten erstellten oder versetzten wir zudem Trittnischen und verputzten diese ebenfalls mit Epoxidmörtel. Der Rest der Schachtbauwerke wurde, wo nötig, saniert und mit neuen Armaturen ausgerüstet.

Nach dem Helikoptereinsatz wonach das Material auf der ganzen zu sanierenden Strecke verteilt wurde, beginnt nun die Arbeit, während ca. 5 Arbeitstagen wurde die Kanalsanierung mittels UV-Liner vollzogen. Die schwierige Hanglage, das weitläufige Sanierungsgebiet inmitten von Gärten und Privathäusern, erschwerte die Arbeit zusätzlich. Nichts desto trotz, eine unfallfreie, speditive Arbeitsweise der KFS Mitarbeitern führte zum gelungenen Projektabschluss.

Helikoptereinsatz in Windisch

Da wo andere aufhören, beginnt für KFS Kanal-Service AG der Job. Bei schönstem Wetter wurden am Donnerstag, 10.09.2015 Helikoptereinsätze geflogen um den in Kisten verpackten UV-Liner an 6 verschiedene Standorte zu fliegen. Der zu sanierende Kanal liegt entlang der Reuss bei Windisch. In den nächsten ca. 5 Arbeitstagen wird der UV-Linder in der alten Kanalisation eingebaut. Der Transport mittels Helikopter war notwendig, da die Kanalisation nur schwer zugänglich an einer Hanglage liegt.

Objekbeschrieb
Sanierung Sammelkanal Gemsberg, Spalenberg
Rosshofgasse sowie 34 Privatanschlüsse.

Baumethode
Im ältesten Teil der Stadt Basel wurde die Sanierung aller Werkleitungen, Kanalisationen und Strassenbelag
in Angriff genommen. Nach einer jahrelangen Projekt- und Ausschreibungsphase wurde die Firma KFS mit
der Sanierung der Kanalisationen beauftragt. Dazu wurde der Gemsberg, der Spalenberg und die Rosshofgasse
mit einem Inliner im Sammelkanal versehen. Wegen der Zugänglichkeit und des Publikums musste der Einbau
in 6 Nächten vorgenommen werden. Dazu am Tage 34 Privatliegenschaften saniert.
Mit Roboterarbeiten wurden 150 Anschlüsse neu in die sanierte Leitung eingebunden.

Spezielle Bemerkungen
Das Spezielle an der Sanierung war die Wasserhaltung. Für das Ableiten der anfallenden Abwässer musste eine
provisorische Leitung auf 3.00 m Höhe gebaut werden. Es war untersagt, Schläuch und Leitungen in der
Fussgängerzone auf der Strasse liegen zu lassen.
Die Hausanschlüsse wurden teilweise durch die Ladenlokale und Privatwohnungen umgeleitet.
In den bestehenden Kontrollschächten musste die Durchlaufrinne auf die Höhe des Inliners mit
Keralin-Platten neu ausgekleidet werden.

Objekbeschrieb
Manuelle Instandsetzung Meteorwasserkanal DN 1500 mm - 1850/2000 mm ca. 1 Km Länge

Baumethode
Freigelegte Bewehrung aufspitzen und ausfräsen der Schadstellen, entrosten der Bewehrung, Sandstrahlen
und Korrosionsschutz. Reinigen der gesamten Schadstellen, dichten und kraftschlüssig verputzen und
verkleben.

Objekbeschrieb
Sanierung der Mischabwasserleitung im Bereich Klosterareal
Inkl. Dichtigkeitsprüfung der inlinersanierten Haltungen.

Baumethode
Sanierung von 7 Haltungen NW 400 mm mittels NF Inliner.
Insgesamt 360 m' in 3 Inversionen ( Längste Haltung 236 m' ! ). Insgesamt 7 Anschlüsse.

Spezielle Bemerkungen
Alle Reinigungs- Kanalfernseh- und Roboterarbeiten wurden durch Fa. Hächler ausgeführt ( Unterakord.).
Erschwerter Zugang bei den Haltungen 5,6 und 7 ( 1 Inversion, 236 m', 2 Zwischenschächte )

Objekbeschrieb
Kanalsanierung priv. Liegenschafsentwässerung / Quartierstrasse Im Riethof Volketswil

Baumethode
Kanalsanierung mittels KFS-Inliner, Schmutzwasserleitung, Regenwasserleitung
Schlauchrelining DN 200 / 500 mm / Roboterinstandsetzung DN 300- 500 mm

Spezielle Bemerkungen
In kürzester Zeit wurden die Schmutzwasserleitungen auf der Strasse mittels Inliner saniert, das anfallende
Schmutzwasser der Mehrfamilienhäuser wurde alles umgepumpt und abgeleitet, so dass die ca.150 Anwohner
im Quartier jederzeit Wasser benutzen konnten.
Bei der Regenwasserleitung war der Zugang zum Bach und der Leitung eine Herausvorderung für unsere
Mitarbeiter. Die schweren Gerätschaften mussten von Hand zum Bachauslauf herangetragen werden.
